1、延时子程序
1
2
3
4
5
6
7
8
| DELAY:MOV R5,#25 ;写一个延时函数，DELAY就是延时函数的意思。R5是一个寄存器，我们把立即数25移到R5里面去
D1:MOV R6,#100 ;把100放到R6这个寄存器中
D2:MOV R7,#100 ;把100放到R7这个寄存器中
DJNZ R7,$ ;DJNZ指令：减一不为零转移指令。这里的$就是停在这里的意思，和DJNZ R7,DJNZ是一个意思
DJNZ R6,D2
DJNZ R5,D1
RET
END
|
例：已知晶振为12MHz，试编写10ms的延时子程序。
答：晶振为12MHz时，机器周期Tcy=1us（2分）
故10ms=10000us=100 * 100 * Tcy （2分）
因此，
(2 * 内循环+3) * 外循环 +3
1
2
3
4
5
| DEALY: MOV R0,#100
D1: MOV R1,#50
D2: DJNZ R1,D2;(2*50*100us)
DJNZ R0,D1
RET
|
2、查RAM数据
试编写程序，查找在内部RAM的30H～50H单元中是否有0AAH这一数据。若有，则将51H单元置为“01H”；若未找到，则将51H单元置为“00H”。
1
2
3
4
5
6
7
| FIND: MOV R0,#02FH ;把30H的前一个29H立即数给R0
MOV 51H,#0 ;把立即数0给51H这个单元
LOOP: INC R0 ;R0自增1
CJNE @R0，#0AAH,NEXT ;R0是地址，地址里面的内容和立即数0AAH进行比较，不相等就到NEXT，相等就执行下一条指令
INC 51H ;51H自增1
NEXT：CJNE R0，#50H,LOOP ;R0的地址和立即数50H进行比较，不相等就到LOOP，相等就执行下一条指令
RET
|
分析一下程序设计逻辑：R0是一个地址，把30H前面一个地址2FH给它，然后把立即数0给51H，即默认未找到即为00H。
R0自增1，地址就会从2FH变成30H，然后判断30H这个地址里面的值是否是0AAH，如果是说明找到了，就把51H增加1。然后下一句看看R0有没有到到50H，如果有，下一句就是程序结束，如果没有就会循环，因为已经找到了，再不断自增1，直到50H即可，反正51H已经是01H了。
如果30H不是0AAH那么就直接到NEXT，不让51H变成01H，然后因为没有到50H所以就继续循环看看其他单元是否有0AAH
3、I/O口实验(可能不考)
设计一个用3个按键控制8个LED灯闪烁状态的程序，要求：
1）没有按键按下时，8个小灯亮500MS，灭500MS循环
2）第一个按键按下，8个小灯间隔4个亮，4个灭，500MS循环
3）第二个按键按下，8个小灯全灭，然后每隔500MS从左向右依次亮一个，全亮后再熄灭，如此循环
4）第三个按键按下，回到主程序
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| FIRST BIT P1.0
SECOND BIT P1.1
THIRD BIT P1.2
MAIN:
KEY1:JB FIRST,KEY2;如果FIRST没有被按下即为1，则跳转到KEY2，如果被按下，则执行下面语句
CALL DELAY;调用延时，消除抖动
JNB FIRST,$;松手检测，只有按下之后松手FIRST为1之后，程序才能执行
CALL DELAY;调用延时，消除抖动
/*开始执行*/
LOOP1:
JNB THIRD,KEY2;如果THIRD被按下，则跳转到KEY2
MOV P0,#55H
CALL DELAY
MOV P0,#0AAH
CALL DELAY
JMP LOOP1
KEY2:
JB THIRD,KEY0;如果THIRD没有被按下即为1，则跳转到KEY0，如果被按下，则执行下面语句
CALL DELAY;调用延时，消除抖动
JNB FIRST,$;松手检测，只有按下之后松手，程序才能执行
CALL DELAY;调用延时，消除抖动
JMP MAIN
KEY0:;没有按键按下时，亮500MS灭500MS循环
MOV P0,#00H
CALL DELAY
MOV P0,#0FFH
CALL DELAY
JMP KEY1
DELAY:MOV R5,#5
D1:MOV R6,#200
D2:MOV R7,#250
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
END
|
4、定时器实验
1）利用定时器设计1s的中断，要求每一秒计数值加1，该值在40H单元中，并实时地将40H单元内容通过8个LED灯显示出来。
2）将定时器用于检测按键动作（即定时器当成外部中断功能使用），要求按键动作一次计数值加1，该值在30H单元中，并实时将30H单元内容通过8个LED灯显示出来。
期中考的方波要掌握：
请完成从P1.0引脚上输出周期为2ms的方波的程序
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| ORG 0000H
LJMP MAIN
ORG 000BH ;T0接口
LJMP T0_INT
ORG 0100H
MAIN: MOV SP，#60H
MOV TH0，#0FEH ;H高
MOV TL0，#0CH ;L低
MOV TMOD，#01H; 16BIT计数 0000 0001 启用定时器0的工作方式1。即首先对TMOD寄存器初始化
;打开中断
SETB ET0
SETB EA
SETB TR0
SETB P1.0;p1.0置1
JMP $ ;（主程序）（5分）
T0_INT: MOV TH0，#0FEH
MOV TL0，#0CH
CPL P1.0 ;反
RETI ;跳出中断 （定时中断）（4分）
END
|
5、串口实验

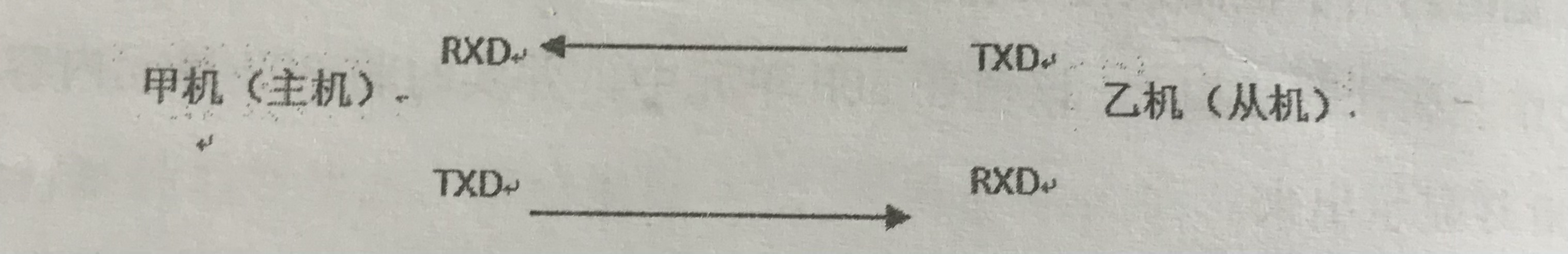

设计一个简单的双机通信：
甲机为单片机，乙机为PC机或单片机，具体实验内容如下：
甲机每秒钟计数单元加1（可以假设计数单元为30H），同时每秒钟到的时候将计数单元数据向乙机发送
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| ORG 0000H
LJMP MIAN
ORG 0040H
MAIN: MOV SCON,#80H 方式2
MOV 30H,#00H
LOOP: MOV A,30H
MOV SBUF,A ;当成发送的寄存器
JNB TI,$ ;如果发送完数据t1置1，过后不会变为0. 判断是否为1，如果为1才继续执行
CLR TI ;手动清0
LCALL DELAY
INC 30H
LJMP LOOP
DELAY:MOV R7,#10
D1: MOV R6,#200
D2: MOV R5,#250
DJNZ R5,$
DJNZ R6,D2
DJNZ R7,D1
RET
END
|
